GIS一體化帶電檢測

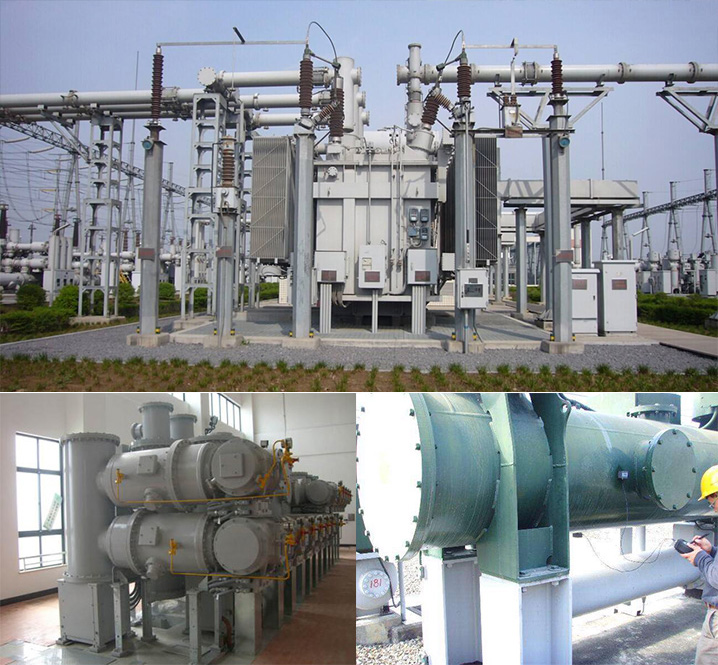

GIS設備自20世紀60年代實用化以來，已廣泛運行于世界各地。GIS不僅在高壓、超高壓領域被廣泛應用，而且在特高壓領域也被使用。與常規敞開式變電站相比，GIS的優點在于結構緊湊、占地面積小、可靠性高、配置靈活、安裝方便、安全性強、環境適應能力強，維護工作量很小，其主要部件的維修間隔不小于20年。
GIS設備極大的提高了高海拔地區高壓、超高壓變電設備運行穩定性，有效地減小了嚴酷自然環境對變電設備的影響。但是由于GIS設備制造、現場安裝工藝不到位等原因、近年來電網內已發生數起GIS設備內部閃絡、屏蔽罩松動、螺絲脫落等故障。

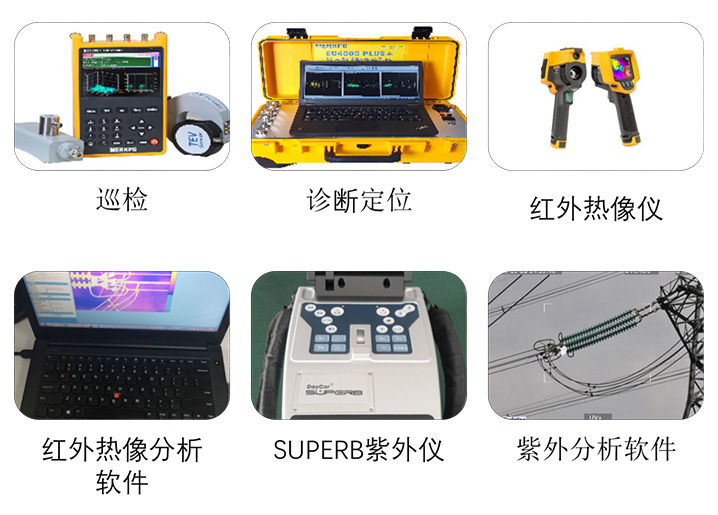

針對以上問題，我院對GIS（組合電器）設備提供了綜合局部放電、紅外、紫外等多方位檢測為一體的帶電檢測服務，旨在通過有效合理的檢測手段，盡早發現設備存在的隱患，提前處理，避免發生設備故障或縮短設備停電檢修周期，提高設備運行可靠性。
|
序號 |
項目 |
分類 |
周期 |
標準 |
|
1 |
紅外熱像檢測 |
帶電檢測 |
1)新投運后1周內（但應超過24小時） |
紅外熱像圖顯示無異常溫升、溫差和/或相對溫差。 |
|
2)1000kV：1周，省評價中心3月；330-750kV：1月；220 kV：3月； 110（66） kV：半年；35kV及以下：1年 |
||||
|
3)必要時 |
||||
|
2 |
特高頻局放檢測 |
帶電檢測 |
1）1000kV：1月；省評價中心6月；國網評價中心6月；220~750kV：1年 |
無異常 |
|
110（66）kV： 1年 |
||||
|
2）新安裝及A、B類檢修重新投運后1個月內 |
||||
|
3）必要時 |
||||
|
3 |
超聲波局放檢測 |
帶電檢測 |
1）1000kV：1月，省評價中心6月，國網評價中心6月 |
無異常 |
|
220~750kV：1年 |
||||
|
110（66） kV： 2年 |
||||
|
2）新安裝及A、B類檢修重新投運后1個月內 |
||||
|
3）必要時 |
||||
|
4 |
局部放電測量 |
停電試驗 |
可結合耐壓試驗同時進行 |
可結合耐壓試驗同時進行 |
|
5 |
紫外檢測 |
帶電檢測 |
1）1000kV：6月，省評價中心6月 |
無異常電暈 |
|
2）新安裝及A、B類檢修重新投運后1周內 |
||||
|
3）必要時 |
